分析轻触开关怎么焊接?

文章出处:公司动态 责任编辑:东莞市太宇电子有限公司 发表时间:2021-12-13

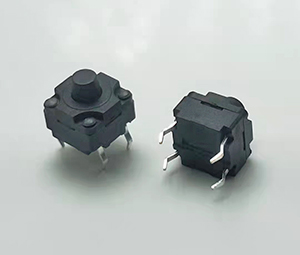

轻触开关是一种电子开关,属于电子元器件类。轻触开关由:嵌件、基座、弹片、按钮、盖板组成其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜。

http://www.taiyu168.com/products-246813-0-0.html

电子元器件中的轻触开关焊接可以分为下面几种情况;
一、手工一个个焊接,优点是能准确地掌握每个部件的焊接情况,缺点是过于费时费力,对工人的焊接技术也有一定的要求,最后成品统一性比较差;
在对贴片轻触开关进行手工焊接时,应遵循贴片轻触开关所规定的工作条件:
1.烙铁的功率应该低于20 W;
2.烙铁头温度需小于280℃;
3.焊接的时间控制在3秒以内;
二、使用波峰焊插脚,优点价格低廉,省时省力,焊接的时候,温度控制在130℃,焊接时间2s,不足之处:随着当前元件越来越小,PCB越来越密集,在焊点之间产生桥连和短路的可能性也随之增加;
三、贴片的回流焊法,该工艺的优点是温度易于控制,焊接时还可避免氧化,制造成本也较易控制。
其缺点是焊接加热时还会产生焊料塌边,这种情况在预热和主加热时都会发生,当预热温度在几十度到100度之间时,焊料中组成成分之一的溶剂即会缩短粘度而流出来,如果其流出量偏低,则会同时将焊料颗粒挤出焊区外的含金颗粒,在溶融过程中如不能返回焊区内,也会形成滞留球。
轻触开关总共会有三根线,火线接到开关上,开关的另一端和二孔三孔插座的L端相连接,中性线直接和二孔三孔插座的N端相连接,另一根接地线和三孔的接地端连接在一起。正确的接法是L是电源线、L1和 L2 是双控往复线、N是零线。
